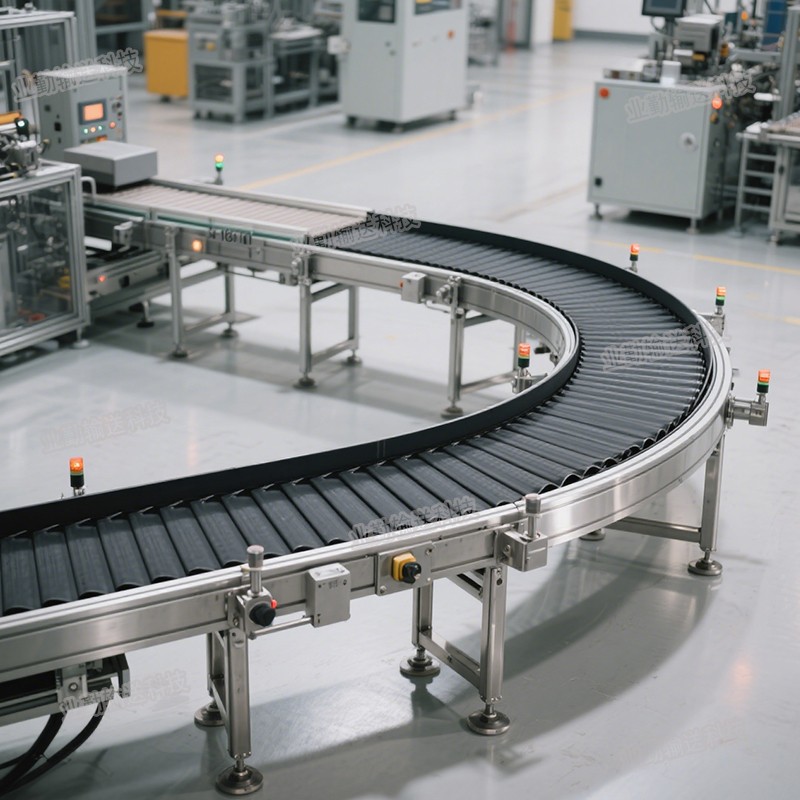

轉彎輸送機核心結構與工作原理

一、主要組成部件

轉彎輸送機的結構需兼顧“轉向功能”與“輸送穩定性”，核心部件在平面皮帶輸送機基礎上進行了針對性?xún)?yōu)化，主要包括：

弧形輸送帶/輸送鏈板：承載物料的核心部件，需根據轉向角度設計為弧形（如90°轉彎對應四分之一圓弧輸送帶）。常見材質有PVC、PU（輕型物料）、橡膠（重型物料）、不銹鋼鏈板（高溫/耐腐蝕場景），部分輸送帶表面會做防滑處理，防止物料在轉彎時因離心力偏移。

驅動裝置：與平面皮帶輸送機類似，由電機、減速器、驅動滾筒組成，但驅動位置更靈活——可位于轉彎段的入口端、出口端，或中間位置（長距離轉彎場景），確保輸送帶/鏈板能沿弧形軌道平穩運轉。

弧形軌道與支撐框架：軌道為弧形鋼結構或鋁合金結構，需保證弧度精準（誤差控制在毫米級），避免輸送帶卡頓；支撐框架采用焊接或螺栓連接，底部可加裝調節腳，方便根據地面平整度調整高度，同時承受物料與設備自身的重量。

導向與限位裝置：轉彎時物料易因離心力向外側偏移，因此需配置側邊導向欄（如塑料護欄、不銹鋼擋板），部分場景會加裝可調式導向輪，引導物料始終沿軌道中心輸送；對于小件物料，還可在輸送帶兩側加裝擋邊，防止掉落。

張緊與糾偏裝置：弧形輸送過程中，輸送帶易因弧度變化出現松緊不均，張緊滾筒（或張緊鏈輪）可實時調節張力；同時，部分設備會在轉彎段兩側加裝糾偏輪，避免輸送帶偏離弧形軌道，這是區別于平面皮帶輸送機的關鍵部件之一。

輔助裝置：根據需求配置，如光電傳感器（檢測物料是否到達轉彎段，控制驅動啟停）、緩沖滾筒（減少物料進入轉彎段時的沖擊）、清掃器（清理弧形輸送帶表面殘留物料）等。

二、工作原理

轉彎輸送機的工作邏輯基于“弧形傳動+離心力平衡”，以常見的皮帶式轉彎輸送機為例，具體流程如下：

物料經直線輸送設備（如平面皮帶輸送機）送至轉彎輸送機的入口端，光電傳感器檢測到物料后，觸發轉彎輸送機的驅動裝置啟動；

驅動電機通過減速器帶動驅動滾筒旋轉，驅動滾筒與弧形輸送帶之間產生摩擦力，帶動輸送帶沿弧形軌道運動；

物料隨輸送帶進入轉彎段，此時側邊導向欄或?qū)�向輪�?huì)限制物料的橫向位移，平衡離心力，避免物料偏移或掉落；

輸送帶沿弧形軌道完成預設角度（如90°）的轉向后，將物料平穩輸送至出口端，再由后續的直線輸送設備接料，完成轉向輸送流程；

若后續無物料，驅動裝置可通過傳感器信號自動停機，或保持低速運轉等待下一批物料，實現節能與自動化控制。
